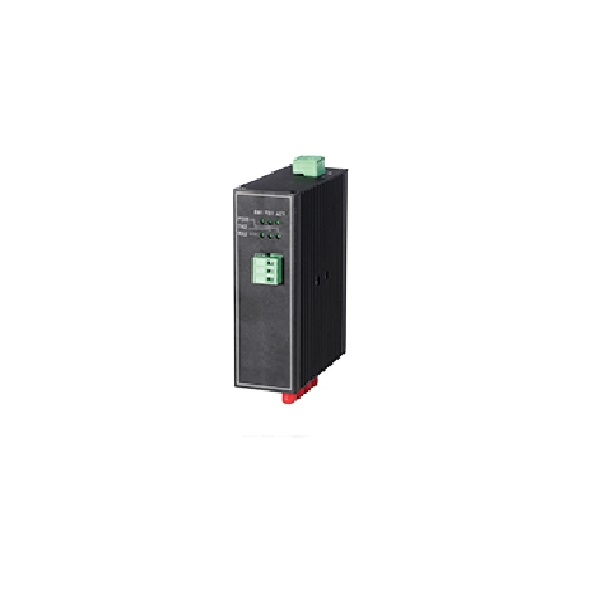

HFB232-485-422系列
產品介紹
HFB232-485-422系列HFB232-485-422系列轉光纖轉換器，可以將串口信號轉換成光纖信號，能將不同地理區域之間的總線段連成一個完整的、多區域的總線網絡 (點對點、點對多點星型、環網、中繼等連接方式)通信。配置靈活，所有端口均有強抗干擾能力，完全滿足工業現場的需求。
產品特征
-
HFB232-485-422系列轉光纖轉換器
-
自適應波特率，任意速率長距離通信
-
支持斷纖告警
-
寬電壓輸入，EMC抗干擾能力強
-
寬溫：-40~+75℃
技術參數
| 光口 | |
|---|---|
| 光口數量 | 1-4個 |
| 光口類型 | SC/ST/FC可選，單模多模可選，傳輸距離可選 |
| 串口通訊口 | |
|---|---|
| 連接類型 | 3針端子或者DB9母頭 |
| 協議 | HFB232-485-422系列 |
| 波特率 | HFB-232:115.2kbps， HFB-422/485:512kbps |
| 端口保護 | 15KV ESD保護，1KV 浪涌保護 |
| 串口信號參數 | |
|---|---|
| HFB-232 | TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND |
| HFB-422 | Tx+，Tx-，Rx+，Rx-，GND |
| HFB-485-4w | Tx+，Tx-，Rx+，Rx-，GND |
| HFB-485-2w | Data+，Data-，GND |
| 電源 | |
|---|---|
| 輸入電壓 | 4針端子，雙電源12-36VDC |
| 電源功耗 | 1.5W |
| 環境屬性 | |
|---|---|
| EMC | CE，FCC |
| 標準型號 | -10 ~ 60℃ |
| 寬溫型號 | -40 ~ 75℃ |
| 儲存溫度 | -40 ~ 85°C |
| 相對濕度 | 5 ~ 95% (無凝霜) |
| 物理特性 | |
|---|---|
| 外殼 | IP40金屬外殼 |
| 安裝方式 | 默認壁掛安裝，可選導軌安裝 |
| 尺寸 | 40(W) x 120(H) x 92(D) mm |
| 認證 | |
|---|---|
| EMC | CE、FCC |
| 質保期 | |
|---|---|
| 保修期 | 5年 |
訂購信息
|
型號 |
描述 |
|
HFB-232-P1ST |
HFB-232轉光纖轉換器，點對點連接，1個ST光口，單模，20公里 |
|
HFB-232-P1MT |
HFB-232轉光纖轉換器，點對點連接，1個ST光口，多模，2公里 |
|
HFB-232-M2SC |
HFB-232轉光纖轉換器，節點式連接，2個SC光口，單模，20公里 |
|
HFB-485/422--P1ST |
HFB-422/485轉光纖轉換器，點對點連接，1個ST光口，單模，20公里 |
|
HFB-485/422-P1MT |
HFB-422/485轉光纖轉換器，點對點連接，1個ST光口，多模，2公里 |
|
HFB-485/422-M2SC |
HFB-422/485轉光纖轉換器，節點式連接，2個SC光口，單模，20公里 |
|
HFB-232-R4SC |
HFB-232光纖轉換器，雙環自愈式，4個SC光口，單模，20公里 |
|
HFB-485-R4SC |
HFB-485光纖轉換器，雙環自愈式，4個SC光口，單模，20公里 |
